Πολυδιάστατη μηχανή κοπής φύλλου μετάλλου CNC για κατασκευαστές μεταλλικών επίπλων
Οπτική επεξεργασία εικόνας
Για πολύπλοκα γραφικά, ειδικά όταν πρέπει να επεξεργαστούν και οι δύο πλευρές της πλάκας, τα διμερή γραφικά μπορούν να σχεδιαστούν απευθείας με το χέρι, οπτικά και διαισθητικά προγραμματισμένα,και το όριο λειτουργίας μειώνεται ταυτόχρονα.

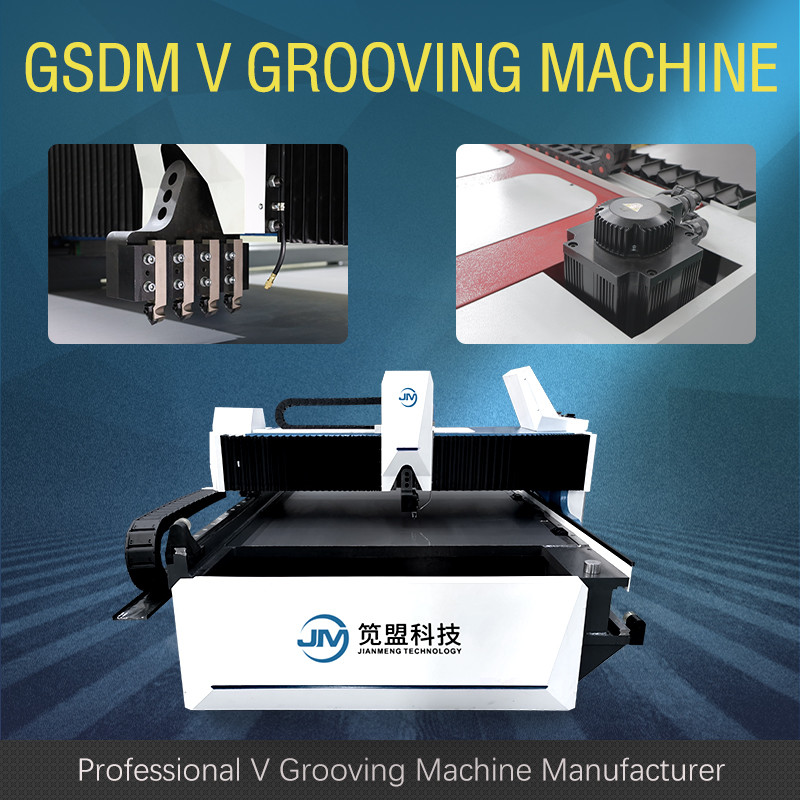

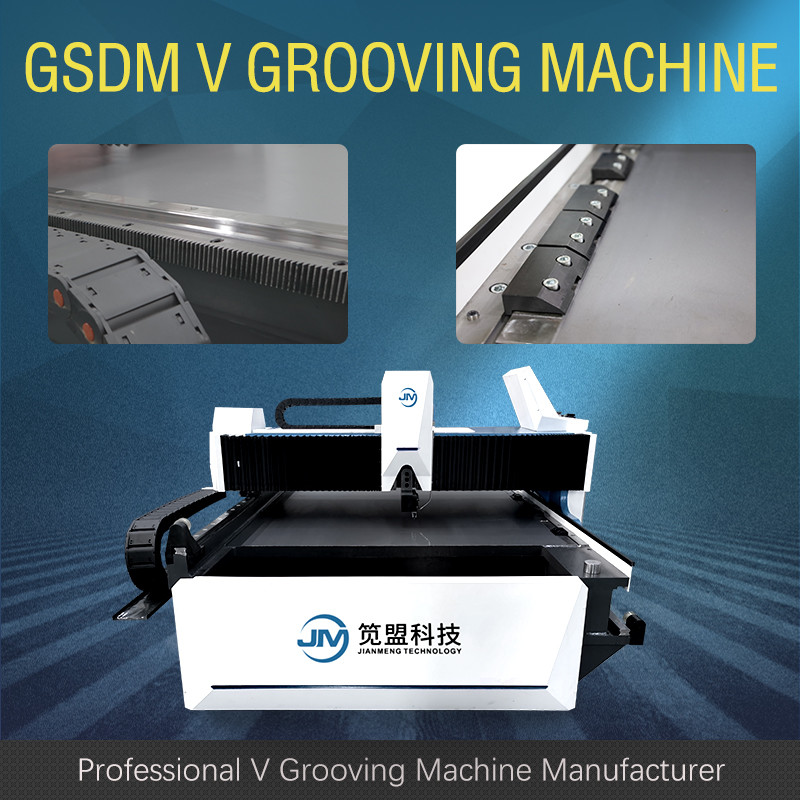

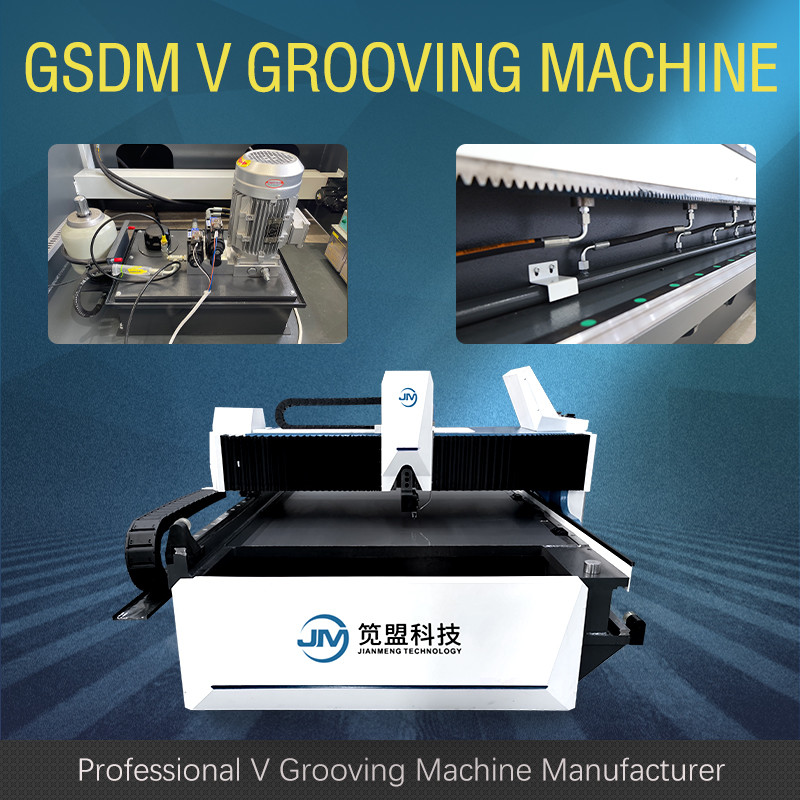

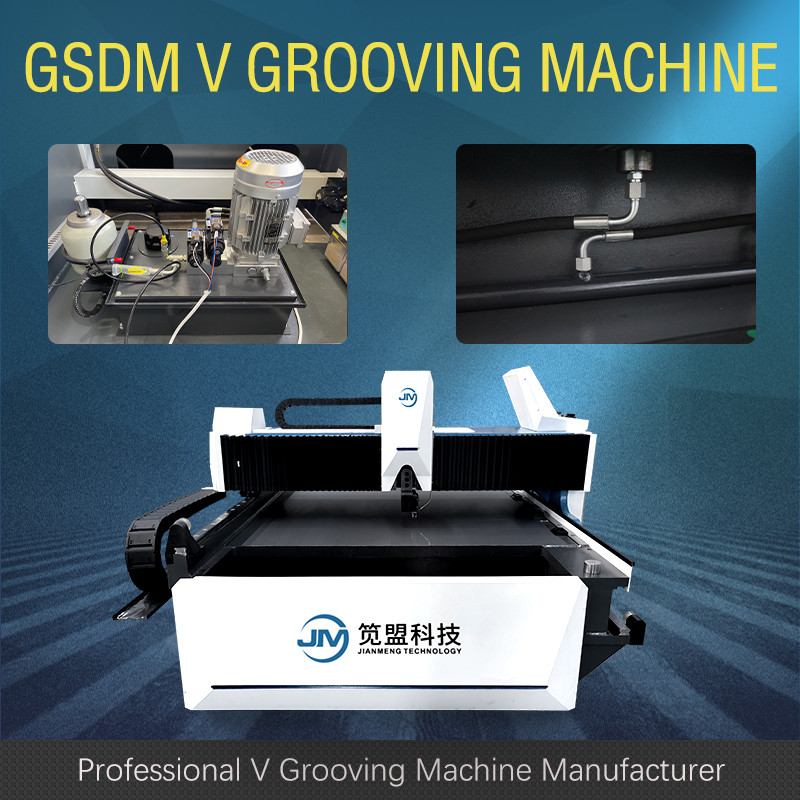

Το GSDM οριζόντιος μηχανισμός διπλής κίνησης με αυλακώσεις v είναι ένας επαγγελματικός εξοπλισμός αυλακώσεων v, ο οποίος εφαρμόζεται σε όλες τις μεταλλικές πλάκες, όπως πλάκες από ανοξείδωτο χάλυβα, πλάκες χαλκού, πλάκες αλουμινίου,Ζυγισμένες πλάκες και ούτω καθεξήςΗ σχισμή V είναι μια βοηθητική διαδικασία σχηματισμού πλακών φύλλων.ώστε το υλικό να είναι εύκολο να λυθεί και να σχηματιστεί, και το R εκτός της γωνίας κάμψης μπορεί να ελαχιστοποιηθεί, και στη συνέχεια να λυθεί και να σχηματιστεί με μηχανή κάμψης ή με το χέρι,Η επεξεργασία ολοκληρώνεται με αυτή τη μέθοδο και πληροί τις απαιτήσεις για την εμφάνιση του προϊόντοςΤο βάθος, το πλάτος και η γωνία της V-ειδούς αυλής μπορούν να εξασφαλιστούν από την ταχύτητα τροφοδοσίας και το σχήμα των εργαλείων κοπής κατά την επεξεργασία.
| - Όχι, όχι, όχι. | Ονομασία | Παράμετρος | Μονάδα | |
| 1 | Μέγιστο πλάτος του χαρτιού | 1500 | χμ | |
| 2 | Μέγιστο μήκος του φύλλου μετάλλου | 5000 | χμ | |
| 3 | Μέγιστο πάχος ((Ατσάλι ατσάλινο) | 5 | χμ | |
| 4 | Ελάχιστο πάχος χαρτιού | 0.4 | χμ | |
| 5 | Ελάχιστη απόσταση του V από την άκρη | 8 | χμ | |
| 6 | Μέγιστη ταχύτητα κοπής του άξονα Χ | 120 | m/min | |
| 7 | Μέγιστη ταχύτητα επιστροφής του άξονα Χ | 120 | m/min | |
| 8 | Μέγιστη απόσταση του άξονα Y | 1250 | χμ | |
| 9 | Ανάλυση στον άξονα Y | 0.001 | χμ | |
| 10 | Επαναλαμβανόμενη ακρίβεια θέσης | ±0.01 | χμ | |
| 11 | Ανάλυση στον άξονα z | 0.001 | χμ | |
| 12 | Επαναλαμβανόμενη ακρίβεια θέσης | ±0.01 | χμ | |
| 13 | Δύναμη κινητήρα | Άξονας X1,X2 | 5.0 | kW |
| Άξονας Y1,Y2,Z | 1.0 | |||
| 14 | Συνολική διάσταση | Διάρκεια | 6900 | χμ |
| Διάμετρο | 2350 | |||
| Υψόμετρο | 1550 | |||
